Los pines a conectar, son los de alimentación, generalemente a 12v y los de la linea de datos ya sea, line K, Linea L o can-bus.
Cada familia de ECU, tiene sus pines particulares, los cuales deberemos saber cuales son, por medio del esquema de PINDATA (pin-out).
De esta manera podemos proceder a la lectura y escritura de la ECU con la interface OBD que soporte dicha ECU.
Tambien podemos proceder a escaner con maquina de diagnosis, pero tendrá todos los DTC (fallos) de los sensores que no están conectados.
De esta manera evitamos que otros módulos bloqueen o impidan la lectura y escritura de la ECU.

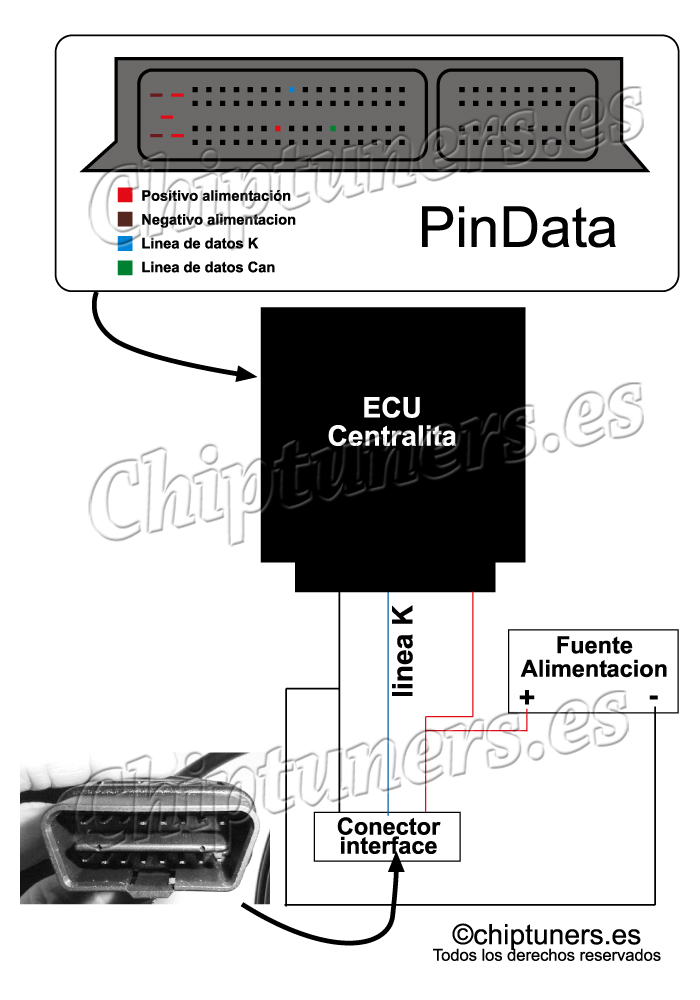

Observa la siguiente imagen:

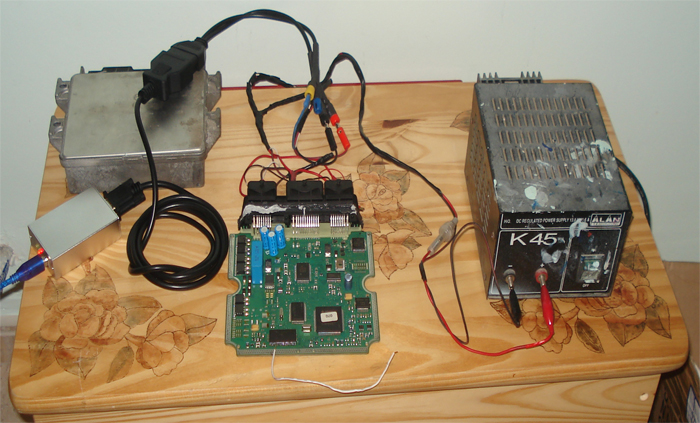

En esta imagen podemos ver como esta la ECU conectada fisicamente.

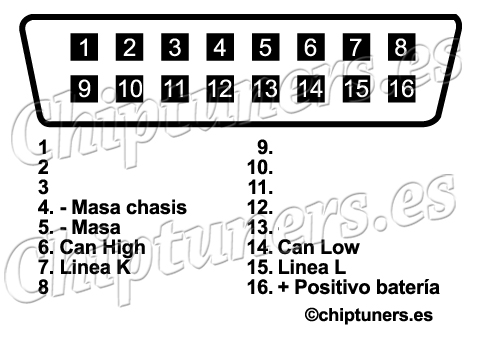

En la siguiente imagen tenemos el pin-out del conector OBD.

Recomendaciones:
- Fuente de alimentación, estabilizada, de al menos 6A.
- Los cables se pueden extraer de una caja de PC, los que conectan los perifericos a la placa base, internamente.
Espero que les sirva
By Carlillos
